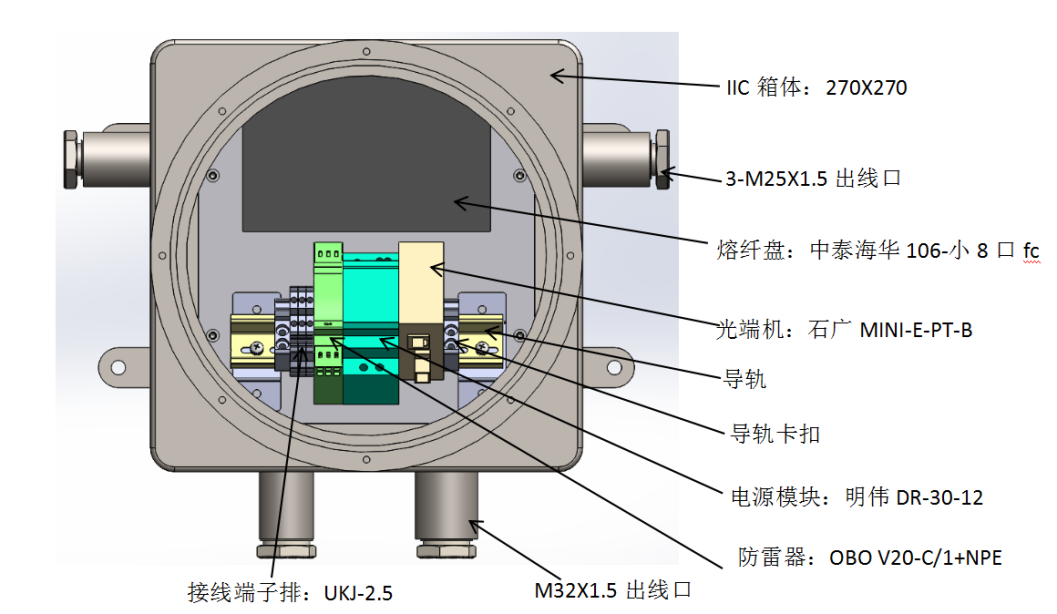

防爆箱集成方案

方案设计特点及说明：

机械安装：

1、 箱体安装开口为圆直口，便于电气部分的整体安及装接线；

2、 侧面安装有线缆引入引出装置,并有线缆引入引出装置正对光纤终端盒，光缆熔纤安装方便可靠；

3、 斜面导轨安装，外部电气进线连接直观方便；

电气功能：

1、 4口光纤终端盒，2口带FC口光纤耦合器，2口备用；

2、 光纤交换机：

A、 1个10/100M 以太网接口支持自动协商、极性自动识别MDI/MDI-X；

B、 1个百兆光口单/多模可选、SC/ST/FC接口；

A、 传输距离：多模：＜5km； 单模：20\40\60\80km可选；

B、 电源参数：工作电压：9～24VDC 功耗：1.6W；

3、 OBO 防雷器：

A、 额定电压（最大持续工作电压）385V；

B、 标称放电电流（8/20us） 20 kA；

4、 明纬电源：

A、 输入：AC85V-264V，47-63HZ

B、 输出：DC12V/2A

C、 过载、过压保护
